Chọn dây điện cho nhà phố: 5 điều chủ nhà thường bỏ qua

Phần lớn hệ thống điện trong nhà phố được giấu sau lớp tường, trần và sàn. Vì vậy, quyết định chọn dây điện cho nhà phố tưởng nhỏ nhưng lại ảnh hưởng trực tiếp đến độ ổn định, khả năng mở rộng và chi phí sửa chữa trong nhiều năm.

Một ổ cắm thiếu tải có thể thay khá nhanh, nhưng một tuyến dây âm tường chọn sai tiết diện hoặc đi ống không hợp lý thường kéo theo việc đục phá, đi lại dây và ảnh hưởng đến hoàn thiện nội thất.

Với nhà ở dân dụng, chủ nhà thường quan tâm nhiều đến thiết bị, công tắc, ổ cắm hoặc tủ điện mà ít để ý phần dây dẫn nằm phía sau. Trong khi đó, TCVN 9207:2012 nêu rõ tiết diện đường dẫn điện trong nhà ở cần được lựa chọn theo điều kiện phát nóng cho phép, sau đó kiểm tra theo tổn thất điện áp và sự phối hợp với thiết bị bảo vệ.

Bài viết dưới đây tập trung vào 5 điều chủ nhà thường bỏ qua khi chọn cáp điện cho nhà phố, đặc biệt với hệ thống điện âm tường. Mục tiêu không phải đưa ra một con số tiết diện áp dụng cho mọi căn nhà, mà giúp bạn biết cần kiểm tra những gì trước khi chốt vật tư và thi công.

Chọn dây điện cho nhà phố: đừng bắt đầu từ giá mỗi mét

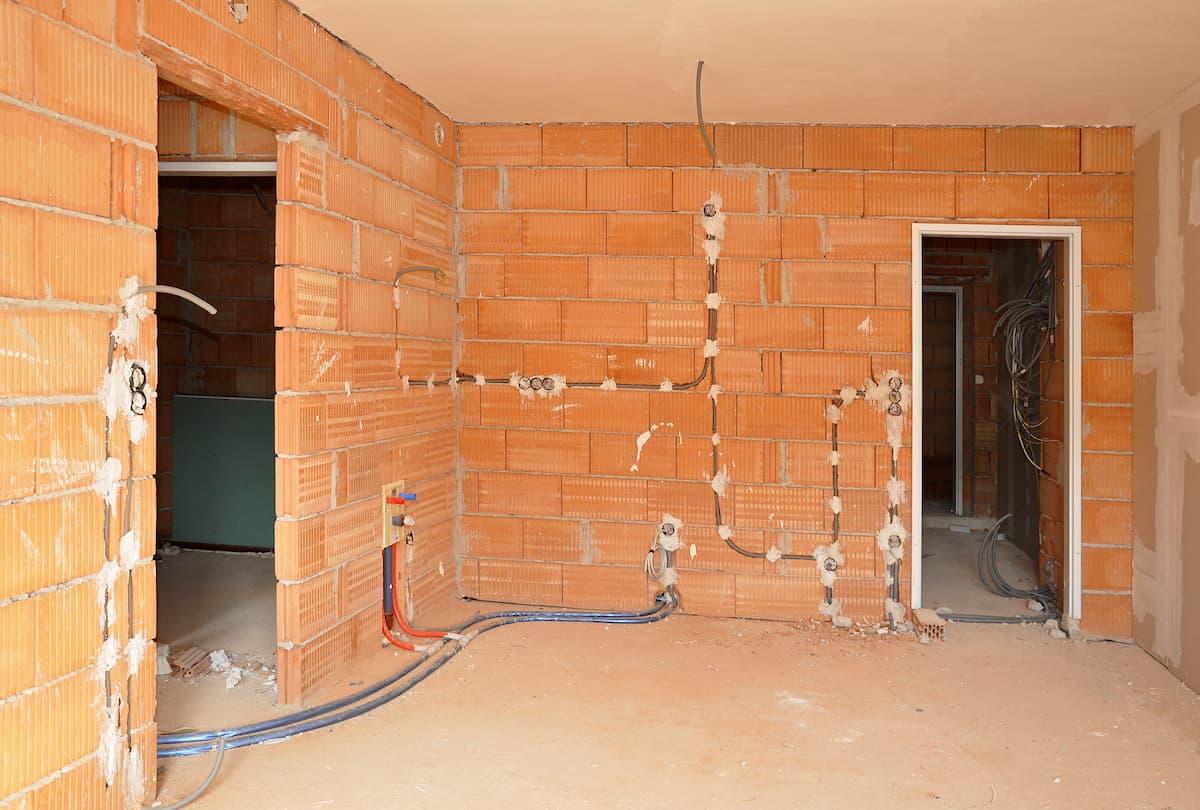

Hệ thống điện âm tường cần được tính toán ngay từ giai đoạn thi công thô.

Khi nhận báo giá điện dân dụng, nhiều chủ nhà có xu hướng so đơn giá từng mét dây. Cách so này dễ hiểu nhưng chưa đủ.

Với phần điện âm tường, chi phí vật tư ban đầu chỉ là một phần của bài toán. Chi phí lớn hơn thường nằm ở nhân công, hoàn thiện, tháo dỡ và sửa chữa nếu tuyến điện phải thay sau khi căn nhà đã đưa vào sử dụng.

Điện âm tường sai từ đầu thường sửa rất tốn kém

Đường dây âm tường nằm bên trong kết cấu hoặc dưới lớp hoàn thiện. Nếu tuyến ống quá chật, có quá nhiều góc gấp, không có hộp kéo phù hợp hoặc dây dẫn không đáp ứng tải thực tế, việc thay dây về sau có thể khó hơn rất nhiều so với lúc đang xây thô.

TCVN 9207:2012 quy định đường dẫn điện phải phù hợp với điều kiện môi trường, tính chất sử dụng, đặc điểm kiến trúc và yêu cầu an toàn cháy. Tiêu chuẩn cũng có các yêu cầu bảo vệ đối với dây đặt kín trong công trình.

Đây là lý do phần tuyến ống và vị trí đi dây cần được tính từ giai đoạn thiết kế, không nên chờ đến khi trát tường mới xử lý.

Chi phí chênh lệch nhỏ nhưng lợi ích kéo dài nhiều năm

Trong tổng chi phí xây một căn nhà phố, phần chênh giữa hai phương án dây dẫn phù hợp và phương án cố tiết kiệm từng mét thường nhỏ hơn rất nhiều so với chi phí sửa chữa về sau.

Điều đáng cân nhắc không phải cứ mua dây đắt nhất, mà là dùng:

• Đúng loại dây
• Đúng tiết diện
• Đúng nhóm tải
• Đúng thiết bị bảo vệ
• Đúng phương pháp lắp đặt

Một hệ thống được chia mạch hợp lý, có dây dẫn phù hợp tải và thiết bị bảo vệ tương ứng sẽ dễ vận hành, dễ khoanh vùng sự cố và thuận lợi hơn khi nâng cấp thêm điều hòa, bếp điện, bình nước nóng hoặc thiết bị thông minh sau này.

5 điều chủ nhà thường bỏ qua khi chọn dây điện cho nhà phố

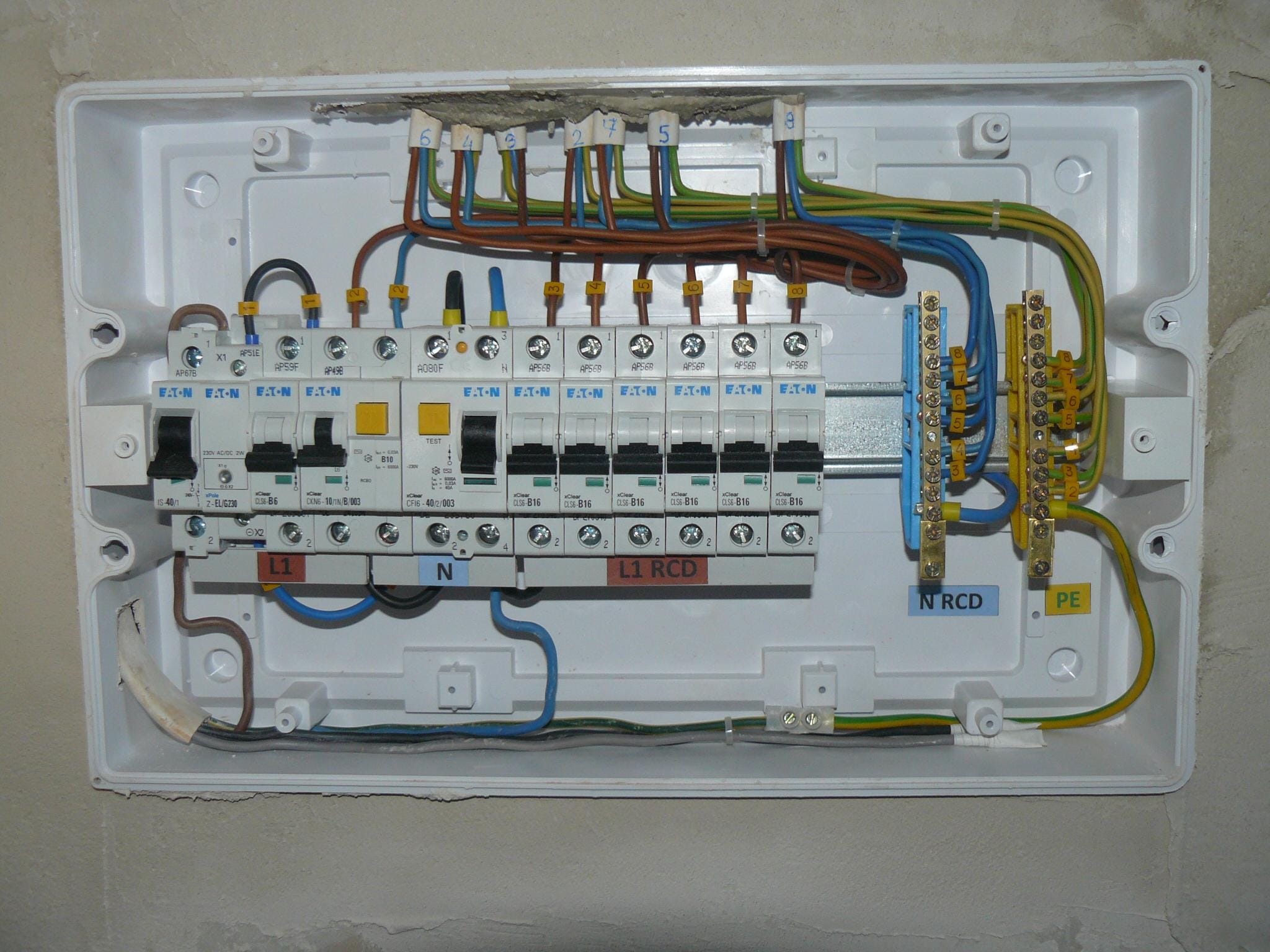

Chiếu sáng, ổ cắm, điều hòa và thiết bị công suất lớn nên được phân thành các mạch phù hợp.

1. Không chia mạch theo nhóm tải

Nhà phố hiện đại có nhiều thiết bị công suất cao hơn trước như: Bếp từ, lò nướng, bình nóng lạnh, điều hòa, máy sấy, máy rửa bát, máy bơm, thiết bị sạc

Nếu gom quá nhiều tải vào một mạch, hệ thống vừa khó bảo vệ vừa khó xử lý khi có sự cố.

Ngay từ đầu nên phân nhóm tối thiểu theo chức năng như: Chiếu sáng, ổ cắm thông dụng, điều hòa, bếp, bình nước nóng, thiết bị công suất lớn

Những tải lớn hoặc tải có đặc tính vận hành riêng nên được kỹ sư hoặc thợ điện có chuyên môn xem xét để bố trí mạch riêng, tiết diện dây và thiết bị bảo vệ tương ứng.

2. Chọn tiết diện theo thói quen thay vì tính tải

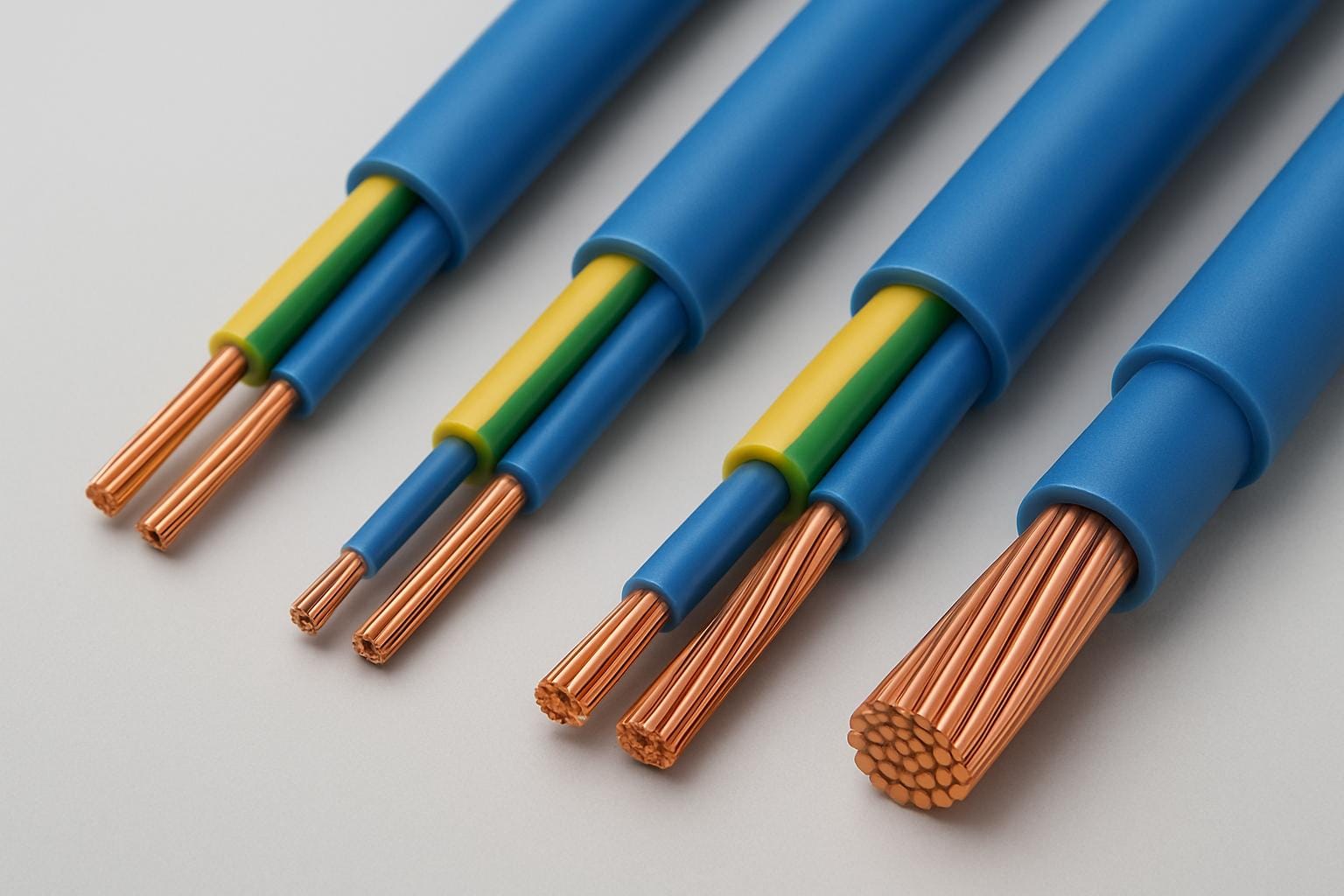

Tiết diện dây khác nhau phù hợp với những mức tải và điều kiện lắp đặt khác nhau.

Một câu hỏi rất phổ biến là:

Nhà ở nên dùng dây 1,5 mm² hay 2,5 mm²?

Nhưng nếu chỉ nhìn vào tiết diện mà chưa biết dòng tải, chiều dài tuyến, cách lắp đặt và thiết bị bảo vệ thì chưa thể kết luận.

TCVN 9207:2012 yêu cầu lựa chọn tiết diện theo điều kiện phát nóng cho phép và kiểm tra lại theo tổn thất điện áp. Dòng điện lâu dài cho phép còn phải xét đến nhiệt độ môi trường, phương pháp lắp đặt và hướng dẫn của nhà sản xuất.

Vì vậy, 1,5 mm² hay 2,5 mm² chỉ nên xem là những mức tiết diện thường gặp trong điện dân dụng, không phải công thức cố định.

Khi có tải lớn, tuyến dài hoặc nhiều dây đi chung trong ống, phương án có thể phải thay đổi.

3. Bỏ qua chiều dài tuyến và sụt áp

Hai mạch có cùng công suất nhưng chiều dài khác nhau có thể cần cách chọn dây khác nhau.

Tuyến càng dài, điện trở dây dẫn càng ảnh hưởng đến điện áp tại thiết bị. Nếu sụt áp lớn, thiết bị có thể hoạt động kém ổn định, đặc biệt với các tải nhạy cảm hoặc động cơ.

Đây là lý do chọn dây điện không thể chỉ dựa trên công suất ghi trên nhãn thiết bị.

Cần xem thêm: Chiều dài thực tế từ tủ điện đến tải, dòng điện của thiết bị, cách đi dây, số dây đi chung, điều kiện môi trường, mức sụt áp cho phép

4. Chỉ quan tâm dây mà quên ống luồn và cách đi âm tường

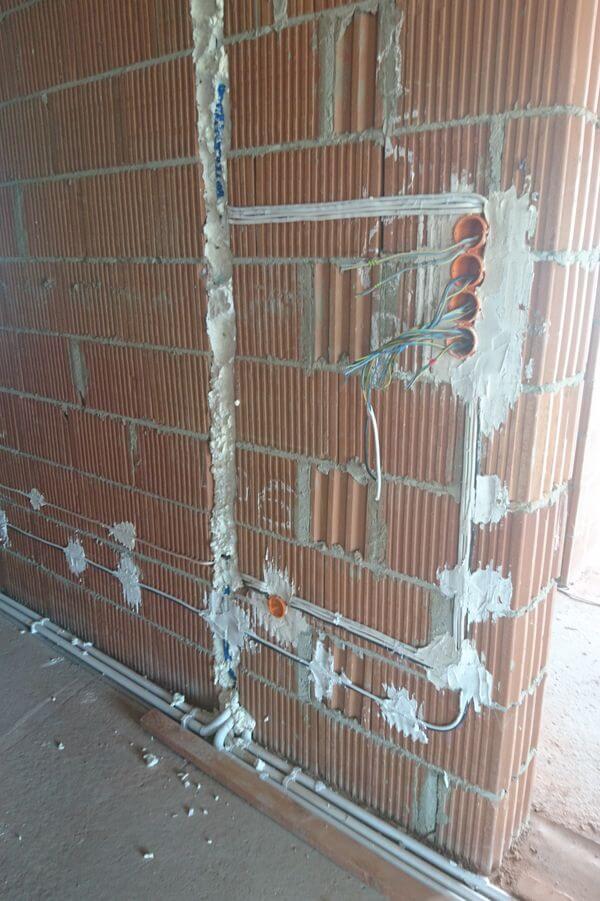

Kích thước ống, số lượng dây và bán kính uốn ảnh hưởng trực tiếp đến khả năng kéo và thay dây về sau.

Dây tốt nhưng đi trong một hệ thống ống không hợp lý vẫn gây khó khăn cho vận hành và bảo trì.

Ống luồn giúp bảo vệ dây khỏi tác động cơ học và tạo điều kiện thay thế trong một số trường hợp. Tuy nhiên, cần lựa chọn phù hợp: Kích thước ống, số lượng dây trong ống, bán kính uốn, số góc cua, vị trí hộp nối, tuyến đi

Với chủ nhà, một việc rất hữu ích là yêu cầu đội thi công chụp lại toàn bộ tuyến ống trước khi trát tường.

Những hình ảnh này sẽ giúp ích rất nhiều khi sau này cần: Khoan tường, treo tủ, sửa điện, cải tạo nội thất, bổ sung thiết bị

5. Tiết kiệm ở phần vật tư khó thay thế nhất

Ổ cắm, mặt công tắc hoặc đèn có thể nâng cấp tương đối dễ.

Dây điện âm tường thì khác.

Nếu phải thay sau khi hoàn thiện, chi phí phát sinh có thể lớn hơn nhiều lần phần chênh lệch vật tư ban đầu.

Do đó, khi cân đối ngân sách, nên ưu tiên chất lượng cho những hạng mục khó tiếp cận sau hoàn thiện như: Dây dẫn, cáp điện, ống luồn, tủ điện, thiết bị bảo vệ

Không nhất thiết phải chọn phương án đắt nhất, nhưng nên tránh sản phẩm không rõ nguồn gốc, thông số thiếu minh bạch hoặc ruột dẫn không đúng với công bố.

Bạn đang chuẩn bị thi công điện cho nhà phố nhưng chưa chắc nên chia mạch, chọn loại cáp hay xác định tiết diện thế nào? Liên hệ KAVIX để được hỗ trợ tư vấn và lựa chọn giải pháp cáp điện phù hợp trước khi chốt vật tư.

Bảng gợi ý chọn cáp điện theo nhóm tải trong nhà phố

Bảng dưới đây giúp chủ nhà hình dung cách phân nhóm tải.

Các mức tiết diện chỉ mang tính tham khảo để trao đổi với kỹ sư hoặc thợ điện, không phải chỉ định thiết kế cho tất cả công trình.

Nhóm chiếu sáng và ổ cắm thông dụng

Chiếu sáng thường có tải nhỏ hơn ổ cắm nhưng vẫn nên được tách thành các mạch hợp lý theo tầng hoặc khu vực.

Cách chia này giúp khi một mạch gặp sự cố, toàn bộ căn nhà không bị mất điện chiếu sáng.

Ổ cắm thông dụng cần được tính theo tình huống sử dụng thực tế chứ không chỉ đếm số ổ.

Một phòng khách có nhiều ổ nhưng tải nhẹ có thể khác hoàn toàn khu bếp, nơi cùng lúc có thể sử dụng nhiều thiết bị gia nhiệt.

Thiết bị công suất lớn cần mạch riêng

Bếp điện, bình nóng lạnh, điều hòa lớn, máy sấy hoặc các thiết bị có công suất cao nên được xem xét riêng về dây dẫn và thiết bị bảo vệ.

Việc tách mạch giúp:

• Kiểm soát tải tốt hơn
• Hạn chế ảnh hưởng sang các mạch khác
• Dễ xử lý khi có sự cố
• Thuận tiện khi bảo trì

Với các khu vực ẩm ướt hoặc thiết bị có nguy cơ điện giật cao, việc lựa chọn giải pháp bảo vệ dòng rò và nối đất cần được người có chuyên môn xác định.

Dây cấp nguồn chính phải tính theo tổng tải thực tế

Dây nguồn chính không nên chọn bằng cách lấy một con số tiết diện phổ biến trên mạng.

Nó phụ thuộc vào:

• Tổng phụ tải của căn nhà
• Hệ số sử dụng đồng thời
• Nguồn cấp một pha hay ba pha
• Chiều dài tuyến
• Phương án cấp điện
• Khả năng mở rộng tải trong tương lai

Với nhà phố có nhiều thiết bị điện, thang máy, bếp điện hoặc điều hòa công suất lớn, nên tính toán riêng thay vì chọn theo kinh nghiệm.

Checklist trước khi chốt vật tư và thi công điện âm tường

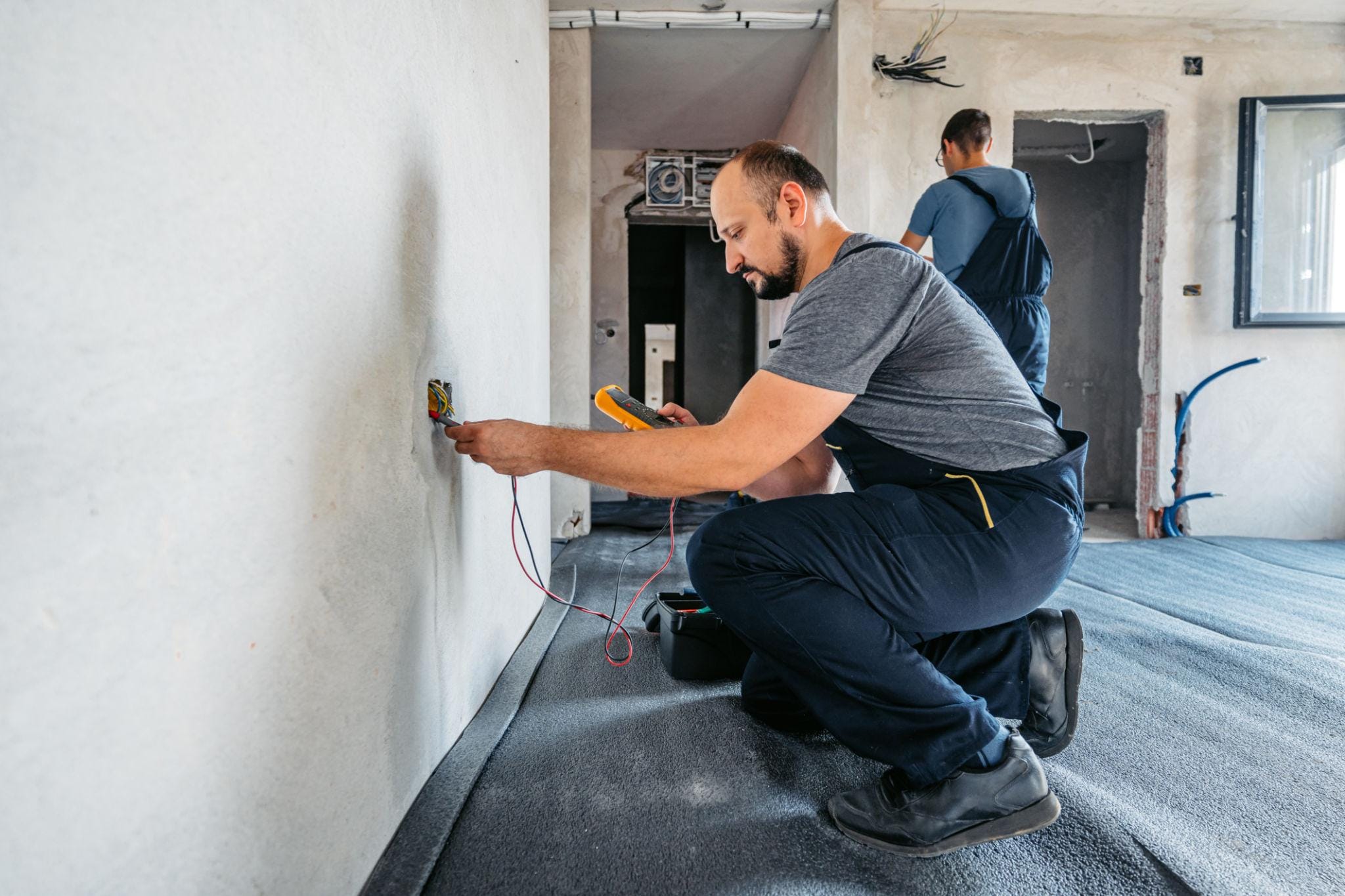

Nên kiểm tra và lưu lại hình ảnh toàn bộ tuyến điện trước khi tường và trần được hoàn thiện.

Trước khi trát tường hoặc đóng trần, chủ nhà nên dành thời gian kiểm tra cùng đội thi công.

Chỉ cần kiểm soát đúng ở giai đoạn này có thể giảm đáng kể rủi ro phải đục sửa về sau.

Kiểm tra hồ sơ và thông số dây cáp

Hãy kiểm tra: Đúng thương hiệu và mã sản phẩm đã thống nhất, ruột dẫn đúng vật liệu, tiết diện đúng thiết kế hoặc bảng vật tư, điện áp định mức phù hợp, vỏ cách điện nguyên vẹn, không có dấu hiệu dập, nứt hoặc biến dạng, thông tin trên bao bì và thân dây rõ ràng, có thể truy xuất nguồn gốc sản phẩm

Kiểm tra tuyến ống trước khi trát tường

Nên kiểm tra: Tuyến đi đúng bản vẽ, không nhồi quá nhiều dây trong một ống, góc uốn không quá gắt, hộp nối được bố trí hợp lý, công tắc và ổ cắm được cố định chắc chắn, không để tuyến dây tại vị trí dễ bị khoan trúng về sau, chụp ảnh toàn bộ tuyến trước khi hoàn thiện

Lưu bản vẽ hoàn công để sửa chữa về sau

Bản vẽ hoàn công của nhà phố không cần quá phức tạp nhưng nên thể hiện: Vị trí tủ điện, các tuyến điện chính, vị trí hộp nối, các mạch công suất lớn, tuyến cấp điện lên từng tầng, vị trí dây âm tường quan trọng

Có thể lưu bản vẽ cùng ảnh hiện trường trên Google Drive hoặc một thư mục riêng của căn nhà.

Sau vài năm, khi cần khoan tường, cải tạo bếp, lắp thêm điều hòa hoặc thay đổi nội thất, bộ tài liệu này sẽ rất hữu ích.

Bạn có BOQ, bản vẽ điện hoặc danh sách thiết bị cho nhà phố? KAVIX hỗ trợ tư vấn lựa chọn cáp điện theo nhóm tải và nhu cầu sử dụng. Liên hệ KAVIX trước khi đặt vật tư để có phương án phù hợp và dễ kiểm soát hơn khi thi công.

Câu hỏi thường gặp khi chọn dây điện cho nhà phố

Dây điện 1,5 mm² và 2,5 mm² thường dùng cho đâu?

Trong điện dân dụng, dây 1,5 mm² thường gặp ở các mạch chiếu sáng và dây 2,5 mm² thường gặp ở mạch ổ cắm thông dụng.

Tuy nhiên, đây chỉ là mức tham khảo.

Tiết diện cuối cùng còn phụ thuộc dòng tải, chiều dài tuyến, cách lắp đặt, nhiệt độ môi trường và thiết bị bảo vệ.

Nhà phố có nên dùng toàn bộ dây tiết diện lớn cho an toàn không?

Không cần thiết.

Dây lớn hơn làm tăng chi phí, chiếm nhiều không gian trong ống và có thể gây khó thi công nếu sử dụng không đúng chỗ.

Cách tốt hơn là tính đúng tải cho từng mạch và có mức dự phòng hợp lý ở những khu vực có khả năng nâng cấp trong tương lai.

Dây điện âm tường có cần luồn ống không?

Với nhà phố, sử dụng ống luồn là giải pháp phổ biến để bảo vệ dây và quản lý tuyến điện.

Tuy nhiên, kích thước ống, số lượng dây và phương pháp lắp đặt phải phù hợp với thiết kế và điều kiện công trình.

Không nên chỉ quan tâm đến chất lượng dây mà bỏ qua hệ thống bảo vệ xung quanh.

Có nên chọn dây điện chỉ theo công suất thiết bị?

Không.

Công suất là dữ liệu quan trọng nhưng chưa đủ.

Cần xem thêm: Dòng điện, chiều dài tuyến, cách đi dây, số dây đi chung, nhiệt độ môi trường, sụt áp, thiết bị bảo vệ

Khi nào nên nhờ kỹ sư điện kiểm tra thiết kế?

Nên có người có chuyên môn kiểm tra khi nhà có:

• Nhiều tải công suất lớn
• Nguồn điện ba pha
• Thang máy
• Bếp điện lớn
• Hệ thống điện mặt trời
• Bộ sạc xe điện
• Nhiều điều hòa công suất lớn
• Kế hoạch mở rộng tải trong tương lai

Chi phí kiểm tra thiết kế thường nhỏ hơn nhiều so với chi phí sửa một hệ thống điện âm tường sau khi căn nhà đã hoàn thiện.

Kết luận

Chọn dây điện cho nhà phố nên được nhìn như một khoản đầu tư dài hạn cho phần hạ tầng khó thay thế nhất của căn nhà.

Đừng chỉ nhìn vào giá mỗi mét dây.

Chi phí chênh lệch ban đầu giữa một phương án hợp lý và một phương án cố tiết kiệm có thể không quá lớn, nhưng lợi ích về an toàn, độ ổn định và khả năng bảo trì có thể kéo dài trong nhiều năm.
